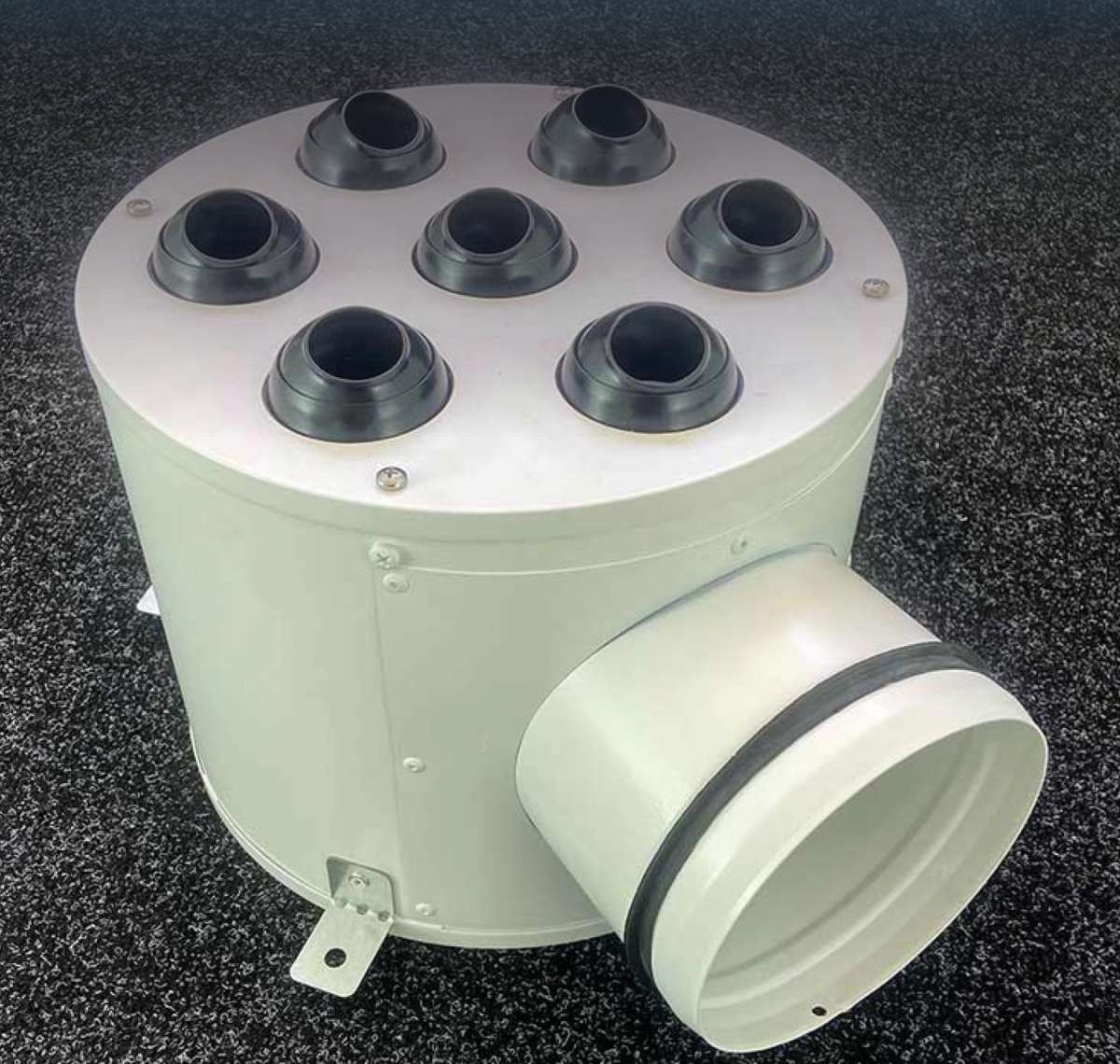

Круглый сопловый воздухораспределитель AIRS SDK

Name: Круглый сопловый воздухораспределитель AIRS SDK
SKU: AIRS SDK

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: AIRS SDK

Паспорт изделия (PDF)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

Сопловые панельные воздухораспределители AIRS 1SDP, AIRS 2SDP, AIRS SDK применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями - горизонтальными, вертикальными и наклонными - из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

⚙️ Калькулятор цены и заказ

Возможные размеры

Расположение врезки

Наличие клапана

Теплозвукоизоляция

Цвет

Итог

6 623 ₽/шт

Кол-во: Количество

Обновить цену

Купить в один клик

В корзине шт.

Вес/Объем

Способы оплаты

Преимущества

Доставка

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок подтвердит менеджер.

⚙️ Подбор и заказ

Типоразмер / размер (если требуется) Комментарий к позиции Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Подробно

Описание

Сопловые панельные воздухораспределители AIRS 1SDP, AIRS 2SDP, AIRS SDK применяются в системах вентиляции и кондиционирования воздуха дальнобойными компактными струями – горизонтальными, вертикальными и наклонными – из верхней зоны помещений, где требуется подавать воздух на большие расстояния (производственные помещения, концертные и торговые залы, спортивные сооружения, вокзалы, аэропорты и т.д.).

МаркировкаAIRS SDK

Тип раздачиСопловая раздача

ФормаКруглый

МонтажПотолочный / пристенный

Назначение и конструкция

Конструкция воздухораспределителей представляет собой панели квадратной формы (AIRS 1SDP), прямоугольной формы (AIRS 2SDP) или круглой формы (AIRS SDK) с поворотными сопловыми ячейками, и камеры статического давления (КСД) с подводящим патрубком круглого сечения. Изделия прямоугольной формы возможно изготавливать без КСД, только воздухораздающую панель с сопловыми ячейками.

Каждая сопловая ячейка имеет возможность поворачиваться и фиксироваться с отклонением до 30° вокруг оси симметрии. При повороте сопел параллельно в одну сторону на угол α от геометрической оси панели (схема 1) суммарный воздушный поток отклоняются на тот же угол α. При этом дальнобойность потока не изменяется.

При повороте сопел в разные стороны на угол от 0° до 30° от геометрической оси панели (схема 2) суммарный воздушный поток распространяется вдоль оси панели, а его дальнобойность в зависимости от угла поворота уменьшается до 2,5 раз. Потери давления (аэродинамическое сопротивление) остаются постоянными при любом положении сопел.

КСД имеет боковой или торцевой подвод и обеспечивает равномерное истечение воздуха из воздухораспределителя. Для изменения и регулирования расхода воздуха воздухораспределители 1SDP-R, 2SDP-R, SDK-R дополнительно оснащаются регулятором расхода воздуха, установленным в подводящем патрубке КСД. Камера статического давления действует как простейший камерный глушитель, снижая шум, распространяющийся по вентиляционной сети на 4–6 дБ. Камеры статического давления могут изнутри покрываться слоем теплоизоляционного и звукопоглощающего материала.

При этом габаритные размеры камеры статического давления не изменяются. Такая облицовка усиливает эффект снижения камерой шума, приходящего по сети к воздухораспределителю, дополнительно на 6-8 дБ (преимущественно на высоких частотах), а также сокращает потери холода (тепла) приточного воздуха и предотвращает образование конденсата на поверхности КСД при температуре воздуха ниже точки росы.

Технические характеристики

Маркировка	AIRS SDK
Назначение	приточная раздача воздуха
Тип раздачи	Сопловая раздача
Форма	Круглый
Монтаж	Потолочный / пристенный
Материал	сталь, порошковая окраска
Цвет по умолчанию	RAL 9016 (белый)
Исполнение по заказу	другой цвет по RAL, нестандартные размеры
Комплектация	воздухораспределитель, крепёж, паспорт
Гарантия	12 месяцев
Изготовление	серийное и под размеры проекта

Габаритные размеры и масса

Типоразмер A x B, мм	ØD, мм	Кол-во сопловых ячеек	a, мм	b, мм	Боковой подвод	—	—	Торцевой подвод	—
					С мм	Масса, кг		Масса, кг С мм без с м регулятора регулятором
						без регулятора	с регуляторо		с регулятором
350х350	199	3х3=9	320	320	350	6,3	7,0	200 5,2	6,0
450х450	199	4х4=16	420	420	350	9,2	10,0	200 7,9	8,6
595х595	310	6х6=36	570	570	430	15,6	17,6	200 12,9	14,9

Типоразмер A x B, мм	Кол-во сопловых ячеек, шт	2SDP, 2SDP-R	Ячейки по схемам
		Боковой подвод	Торцевой подвод
		a, мм	b, мм / С мм / ØD, мм / Кол-во патрубков, шт / С мм / ØD, мм / Кол-в патрубк шт
однорядные
300х150	2	313	185 / 350 / 159 / 1 / 200 / 124 / 1
400х150	3	413	185 / 350 / 159 / 1 / 200 / 124 / 1
500х150	4	513	185 / 390 / 199 / 1 / 200 / 124 / 1
600х150	5	613	185 / 390 / 199 / 1 / 200 / 124 / 2
700х150	6	713	185 / 390 / 199 / 1 / 200 / 124 / 2
800х150	7	813	185 / 350 / 159 / 2 / 200 / 124 / 2
300х200	2	313	233 / 350 / 159 / 1 / 240 / 159 / 1
400х200	3	413	233 / 350 / 159 / 1 / 240 / 159 / 1
500х200	4	513	233 / 390 / 199 / 1 / 240 / 159 / 1
600х200	5	613	233 / 350 / 159 / 2 / 240 / 159 / 2
700х200	6	713	233 / 350 / 159 / 2 / 240 / 159 / 2
800х200	7	813	233 / 390 / 199 / 2 / 240 / 159 / 2
двухрядные
300х300	2х2=4	313	333 / 390 / 199 / 1 / 300 / 199 / 1
400х300	3х2=6	413	333 / 390 / 199 / 1 / 300 / 199 / 1
500х300	4х2=8	513	333 / 390 / 199 / 1 / 300 / 199 / 1
600х300	5х2=10	613	333 / 390 / 199 / 2 / 300 / 199 / 2
700х300	6х2=12	713	333 / 390 / 199 / 2 / 300 / 199 / 2
800х300	7х2=14	813	333 / 390 / 199 / 2 / 300 / 199 / 2
1000х300	8х2=16	1013	333 / 390 / 199 / 2 / 300 / 199 / 2

Чертёж AIRS SDK. Нажмите на изображение, чтобы увеличить.
A, B — габаритные размеры панели · ØD — диаметр подводящего патрубка · C, H — высота изделия · F₀ — площадь живого сечения · a, b, A1, B1 — присоединительные размеры · G — масса

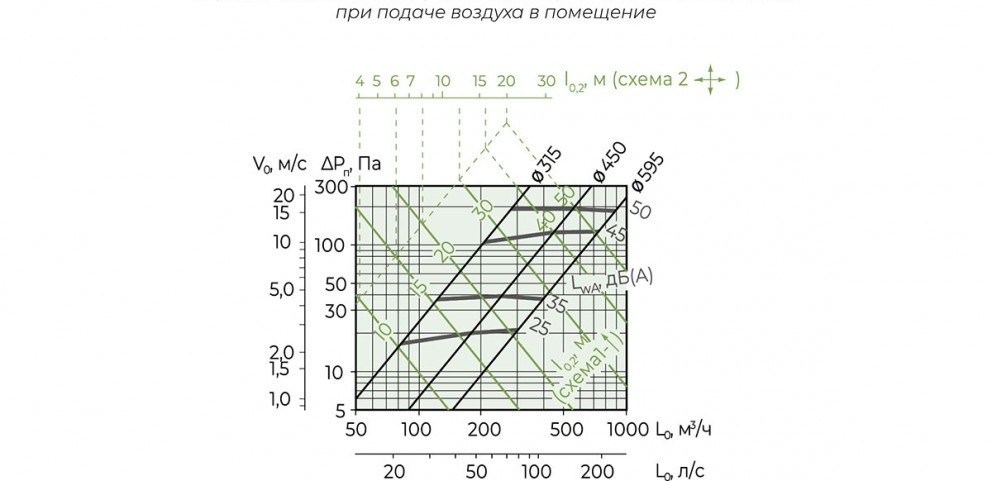

Аэродинамика и уровень шума

L₀ — расход воздуха через изделие, ΔP — потери давления, дальнобойность — расстояние, на котором скорость струи падает до 0,2 м/с. Подбирайте типоразмер так, чтобы рабочий расход попадал в столбец 35 дБ(А) — это комфортный уровень шума для офиса.

Типоразмер	L_WA = 25 дБ(А)			L_WA = 35 дБ(А)			L_WA = 45 дБ(А)
Типоразмер	L₀, м³/ч	ΔP, Па	Дальноб., м	L₀, м³/ч	ΔP, Па	Дальноб., м	L₀, м³/ч	ΔP, Па	Дальноб., м
350х350	1 125 2	23	14	205	63	23	35 170	37 1	5 10
350х350			5,6			9,1		15 6,	0 4,0
450х450	1 175 2	14	15	285	40	24	60 100	39 1	5 10
450х450			5,9			10		15 6,	2 4,1
595x595	1 320 2	10	18	540	30	30	00 76	50 2	0 13
595x595			7,1			12		20 8,	0 5,4

Типоразмер	L_WA = 25 дБ(А)			L_WA = 35 дБ(А)			L_WA = 45 дБ(А)
Типоразмер	L₀, м³/ч	ΔP, Па	Дальноб., м	L₀, м³/ч	ΔP, Па	Дальноб., м	L₀, м³/ч	ΔP, Па	Дальноб., м
Однорядные
300x150 0,0	40	50	9,6	60	120	14	85	235	20
300x150 0,0			3,8			5,8			8,2
400x150 0,0	55	40	11	90	105	17	125	203	24
400x150 0,0			4,2			6,9			9,6
500x150 0,0	75	40	13	115	100	19	165	204	28
500x150 0,0			5,0			7,7			11
600x150 0,0	95	44	14	140	96	21	200	195	30
600x150 0,0			5,7			8,4			12
700x150 0,0	110	40	15	165	93	23	240	200	33
700x150 0,0			6,0			9,0			13
800x150 0,00	130	43	17	190	90	24	280	200	36
800x150 0,00			6,6			9,7			14
300х200 0,0	40	50	9,6	60	120	14	85	235	20
300х200 0,0			3,8			5,8			8,2
400х200 0,0	55	40	11	90	105	17	125	203	24
400х200 0,0			4,2			6,9			9,6
500х200 0,00	75	40	13	115	100	19	165	204	28
500х200 0,00			5,0			7,7			11
600х200 0,0	95	44	14	140	96	21	200	195	30
600х200 0,0			5,7			8,4			12
700х200 0,0	110	40	15	165	93	23	240	200	33
700х200 0,0			6,0			9,0			13
800х200 0,00	130	43	17	190	90	24	280	200	36
800х200 0,00			6,6			9,7			14
Двухрядные
300x300 0,0	75	40	13	115	100	19	165	204	28
300x300 0,0			5,0			7,7			11
400x300 0,0	110	40	15	165	93	23	240	200	33
400x300 0,0			6,0			9,0			13
500x300 0,00	145	40	17	210	83	25	320	192	38
500x300 0,00			6,8			9,9			15
600x300 0,00	180	40	19	265	86	28	380	176	40
600x300 0,00			7,6			11			16
700x300 0,00	200	34	19	310	80	30	450	173	44
700x300 0,00			7,7			12			17
800x300 0,00	230	33	21	350	76	31	530	174	47
800x300 0,00			8,2			13			19
1000x300 0,0	280	40	23	430	90	36	640	190	53
1000x300 0,0			9,3			14			21

Монтаж

Воздухораспределитель устанавливается на отводах круглых воздуховодов при открытой прокладке сети или встраивается в подвесной потолок. Направление струи задаётся поворотом сопла по месту после монтажа.

Как формируется обозначение

AIRS 1SDP — R — С — И — 450х450 — RAL 9016

1SDP / 2SDP / SDK	квадратный / прямоугольный / круглый
R	наличие регулирующего клапана
— / С	боковой / торцевой подвод
И	наличие теплозвукоизоляции
АхВ или ØА	габаритный размер панели, мм
RAL 9016	цвет: для 1SDP и 2SDP — лицевой панели, для SDK — корпуса и панели

Пример записи при заказеAIRS SDK — типоразмер, RAL 9016
маркировка · типоразмер · цвет. Нестандартные размеры и цвет по RAL — под проект.

Документы и поставка

Паспорт изделия — на странице товара.
Изготовление серийное и под размеры проекта, окраска по RAL.
Гарантия 12 месяцев, доставка по всей России.
