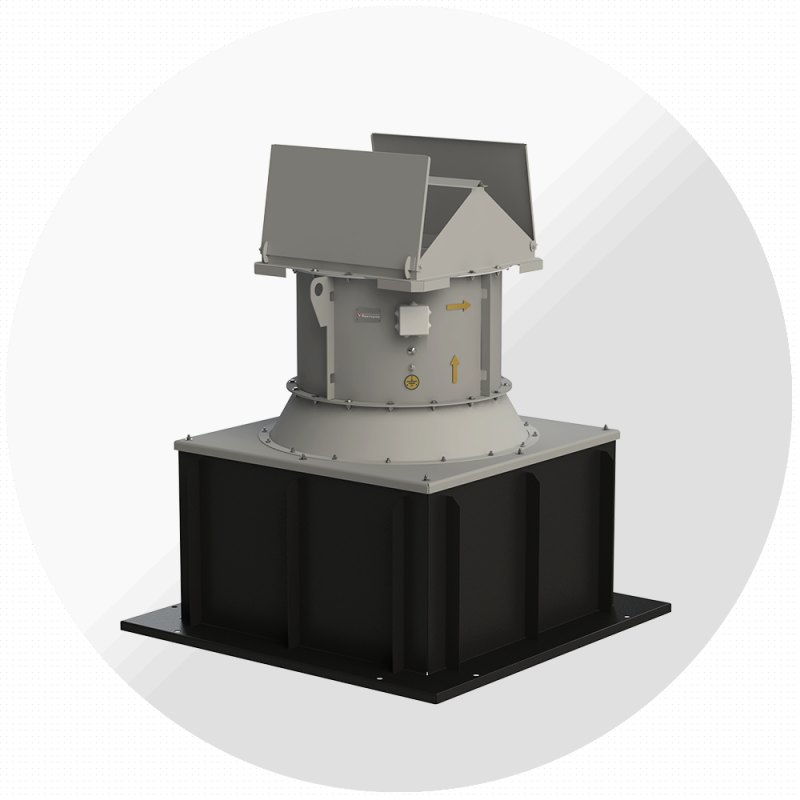

Крышный вентилятор ВКО-К-13-284 №6,3 с обратным клапаном, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Крышный вентилятор ВКО-К-13-284 №6 — крышный осевой вытяжной вентилятор со встроенным обратным клапаном завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 12 исполнений по двигателю: производительность от 2500 до 18 100 м³/ч, полное давление до 465 Па, мощность 0,37–4 кВт.
Отличается от ВКО-13-284 встроенным обратным клапаном: при остановке двигателя лепестки закрывают сечение, наружный воздух и осадки не попадают в помещение.
Исполнения по электродвигателю
ВКО-К-13-284 построен на базе осевого вентилятора ВО-13-284 с 12-лопастным колесом (аэродинамическая схема К.06), поэтому его аэродинамика совпадает с ВО-13-284 того же номера. В обозначении сохраняются число лопаток, угол их установки, номер, мощность и обороты.
1500 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-6,3-1,1-1500 | 12 | 17 | 3900–7800 | 309…72 | 292…0 | АИР80А4 | 1,1 | 1410 |
| ВКО-К-13-284-12к/20-6,3-1,1-1500 | 12 | 20 | 4600–9800 | 335…117 | 310…0 | АИР80А4 | 1,1 | 1410 |
| ВКО-К-13-284-12к/25-6,3-1,5-1500 | 12 | 25 | 6200–11 900 | 360…173 | 316…0 | АИР80В4 | 1,5 | 1410 |
| ВКО-К-13-284-12к/30-6,3-2,2-1500 | 12 | 30 | 7700–13 900 | 386…237 | 314…0 | АИР90L4 | 2,2 | 1420 |
| ВКО-К-13-284-12к/35-6,3-2,2-1500 | 12 | 35 | 9300–15 500 | 416…292 | 311…0 | АИР90L4 | 2,2 | 1420 |
| ВКО-К-13-284-12к/45-6,3-4-1500 | 12 | 45 | 12 400–18 100 | 465…401 | 282…0 | АИР100L4 | 4 | 1410 |
1000 мин⁻¹ — 6 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ |
|---|---|---|---|---|---|---|---|---|
| ВКО-К-13-284-12к/17-6,3-0,37-1000 | 12 | 17 | 2500–5000 | 125…30 | 118…0 | АИР71А6 | 0,37 | 900 |
| ВКО-К-13-284-12к/20-6,3-0,37-1000 | 12 | 20 | 3000–6300 | 135…49 | 124…0 | АИР71А6 | 0,37 | 900 |
| ВКО-К-13-284-12к/25-6,3-0,55-1000 | 12 | 25 | 4000–7600 | 145…70 | 126…0 | АИР71В6 | 0,55 | 920 |
| ВКО-К-13-284-12к/30-6,3-0,55-1000 | 12 | 30 | 5000–9000 | 158…99 | 126…0 | АИР71В6 | 0,55 | 920 |
| ВКО-К-13-284-12к/40-6,3-0,75-1000 | 12 | 40 | 7000–11 000 | 180…145 | 118…0 | АИР80А6 | 0,75 | 920 |
| ВКО-К-13-284-12к/45-6,3-1,1-1000 | 12 | 45 | 8000–11 700 | 190…166 | 112…0 | АИР80В6 | 1,1 | 920 |
Расшифровка обозначения
ВКО-К-13-284-12к/30-6,3-N-n
| ВКО-К | тип вентилятора |
| 13-284 | базовый осевой вентилятор ВО-13-284 |
| 12к/30 | 12 лопаток (схема К.06), угол установки 30° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВКО-К-13-284, мм
| Номер ВКО-К | h вала ЭД | A | B | D | H | H1 | D1 | n | d |
|---|---|---|---|---|---|---|---|---|---|
| 6,3 | 071-112 | 705 | 852 | 880 | 818 | 906 | 850 | 16 | 12 |
| 6,3 | 132-160 | 705 | 852 | 880 | 918 | 1006 | 850 | 16 | 12 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12
- Количество лопаток – 4, 6, 8 или 10
Назначение и исполнения
| Общего назначения | без обозначения |
| ВКО-К-13-284 исп.01 | вентилятор с встроенным обратным клапаном |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 1-й категории размещения по ГОСТ 15150-69.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВКО-К.
Где применяется
- Вытяжная вентиляция зданий с периодической работой вентилятора
- Помещения, где недопустим обратный ток холодного воздуха
- Производственные, складские и общественные здания
- Сельскохозяйственные объекты
Как подобрать
- Расход определяйте по воздухообмену помещения, давление — по сопротивлению сети до вентилятора (для бесканальной установки — 50–100 Па)
- Номер вентилятора должен соответствовать стакану СМК/СМКУ и переходнику ПО-СМК
- Для отапливаемых зданий предусматривайте обратный клапан или утеплённый стакан СМКУ
- На кровлях с уклоном применяйте стакан СМКУ-Р под нужный угол
- Двигатель выбирайте с запасом 10–15 % от расчётной мощности
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВКО-К-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
