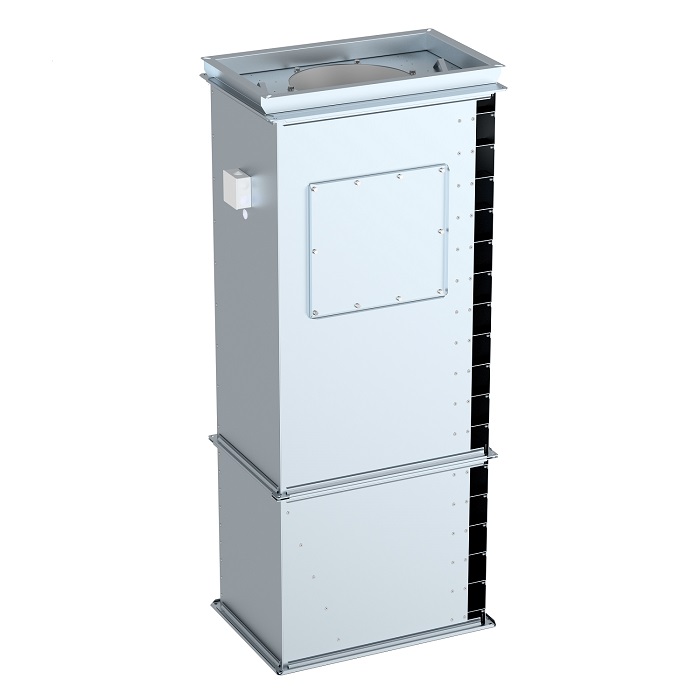

Завеса воздушная ЗВВ

Завеса воздушная ЗВВ

Воздушные завесы ЗВВ предназначены для создания преграды на пути проникновения холодного или теплого воздуха сквозь открытые проемы ворот. Это достигается созданием в плоскости проема ворот струи, поступающей из щели воздушной завесы. По мере продвижения от щели воздушная струя смешивается с наружным и внутренним воздухом. Прямоточный радиальный вентилятор встроен внутрь корпуса завесы, выход воздуха осуществляется по всей длине короба. Забор воздуха производится через торец, в котором находятся вентилятор и воздухонагреватель. Продольный размер завесы превышает длину щели только на величину продольного размера воздухонагревателя. Длина щели завесы должна быть кратной 0,25 м. Завесы изготавливаются с правым и левым расположением щели, которая в свою очередь может располагаться по длинной или короткой стороне короба. Завесы могут комплектоваться водяным, паровым или электрическим воздухонагревателем или поставляться без нагревателя. Завесы могут устанавливаться как над воротным проемом, так и сбоку от него (с одной или с двух сторон). При размещении завесы с водяным нагревателем над воротами щель может располагаться только по длинной стороне (исполнение Д).

Характеристики

Исполнение по назначению:	ОВ; К1; Вз
Исполнения:	Правое или левое расположение щели относительно направления воздушного потока в коробе и с расположением щели по длинной или короткой стороне поперечного сечения короба.
Основные параметры:	Δ T 10,00 ÷ 25 ° С Q = 3,5 ÷ 24 тыс. м³/час W = 27 ÷ 240 кВт
